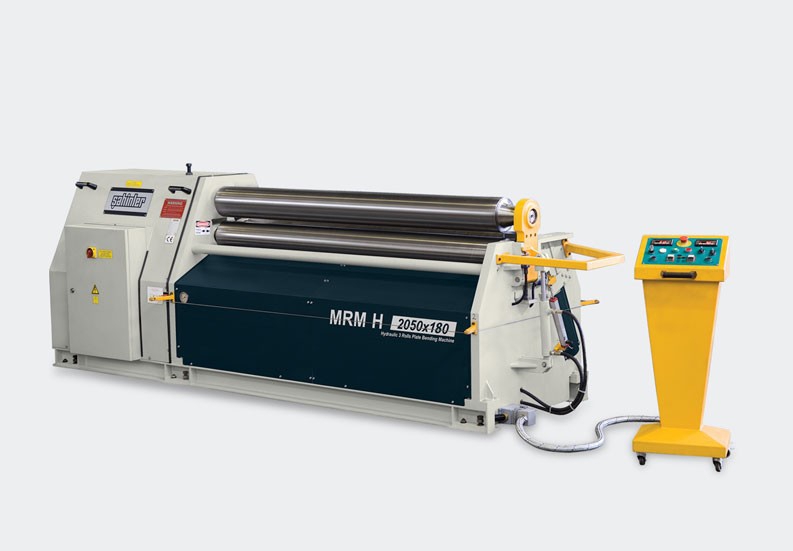

MRM - H
tříválcová zakružovačka plechů
*Tento model je určen pro zpracování měkkého astředního materiálu do 10 mm síly. Je vhodný pro zpracování hliníku, potrubí klimatizací, reklamní panely a plechové kryty strojů.
Technická specifikace a standardní příslušenství:
- Zadní a dolní válce ovládané hydraulickými písty
- Podpůrný systém pro horní válec
- Horní válec a dolní válec poháněné motorem s planetovou převodovkou. (2 hnané válce)
- Motor s brzdou
- 2 digitální čidla
- Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
- Zadní válec s kuličkovými ložisky pro ohýbání tenkého plechu
- Snadná obsluha pomocí mobilního řídícího pultu
- Svařovaný ocelový rám
- Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
- Kónické ohýbání a předohyb je možný
- Hydraulický vyvažovací systém
- Splňuje požadavky bezpečnostní směrnice EU, má značku CE
- Návod
Technické údaje
| Model | Pracovní délka[mm] | Kapacita předohybu [mm(x1,5/x5)] | Kapacita předohybu [mm(x1,5/x5)] | Průměr horního a dolního válce [mm] | Průměr bočního válce [mm] | Min. průměr ohybu [ mm(x1,5/x5)] | Výkon motoru [kW] | Rychlost posuvu [m/min (dak.)] | Rozměry [mm] | Hmotnos[kg] | ||
 | 650x80 | 650 | 2,5/3 | 3/3,5 | 80 | 80 | 120/400 | 1,1+0,75 | 5 | 1950x950x960 | 800 |  |
| 1050x80 | 1050 | 1,5/2 | 2/2,5 | 80 | 80 | 120/400 | 1,1+0,75 | 5 | 2350x950x960 | 920 | |
| 1270x80 | 1270 | 1/1,5 | 1,5/2 | 80 | 80 | 120/400 | 1,1+0,75 | 5 | 2570x950x960 | 950 | |
| 1270x100 | 1270 | 1,5/2 | 2/3 | 100 | 90 | 150/450 | 1,1+0,75 | 6,5 | 2570x950x960 | 1150 | |
| 1270x130 | 1270 | 3/4 | 4/5 | 130 | 130 | 195/650 | 2,2+0,75 | 5 | 3020x1150x1110 | 1750 | |
| 1270x150 | 1270 | 4/5 | 5/7 | 150 | 130 | 225/750 | 2,2+1,1 | 6 | 3020x1150x1110 | 1875 | |
| 1270x180 | 1270 | 5,5/7,5 | 7,5/10 | 180 | 150 | 270/900 | 4,0+1,1 | 5 | 3070x1350x1290 | 2100 | |
| 1270x200 | 1270 | 8/10 | 10/12 | 200 | 180 | 300/1000 | 4,0+1,5 | 6 | 3070x1350x1290 | 2200 | |
| 1550x80 | 1550 | 0,5/1 | 1/1,5 | 80 | 80 | 120/400 | 1,1+0,75 | 5 | 2850x950x960 | 1100 | |
| 1550x100 | 1550 | 1/1,5 | 1,5/2 | 100 | 90 | 150/450 | 1,1+0,75 | 6,5 | 2850x950x960 | 1200 | |
| 1550x130 | 1550 | 2,5/3,5 | 3,5/4,5 | 130 | 130 | 195/650 | 2,2+0,75 | 5 | 3300x1150x1110 | 1850 | |
| 1550x150 | 1550 | 3,5/4,5 | 4,5/6,5 | 150 | 130 | 225/750 | 2,2+1,1 | 6 | 3300x1150x1110 | 2000 | |
| 1550x180 | 1550 | 5/7 | 7/9 | 180 | 150 | 270/900 | 4,0+1,1 | 5 | 3350x1350x1290 | 2310 | |
| 1550x200 | 1550 | 7/9 | 9/11 | 200 | 180 | 300/1000 | 4,0+1,5 | 6 | 3350x1350x1290 | 2450 | |
| 1550x220 | 1550 | 8/10 | 10/12 | 220 | 180 | 330/1100 | 5,5+1,5 | 5 | 3500x1500x1370 | 3250 | |
| 1550x250 | 1550 | 10/12 | 12/15 | 250 | 200 | 375/1250 | 7,5+1,5 | 5 | 3500x1500x1370 | 3600 | |
| 2050x130 | 2050 | 2/3 | 3/4 | 130 | 130 | 195/650 | 2,2+0,75 | 5 | 3800x1150x1110 | 2050 | |
| 2050x150 | 2050 | 3/4 | 4/6 | 150 | 130 | 225/750 | 2,2+1,1 | 6 | 3800x1150x1110 | 2250 | |
| 2050x180 | 2050 | 4/6 | 6/8 | 180 | 150 | 270/900 | 4,0+1,1 | 5 | 3850x1350x1290 | 2690 | |
| 2050x200 | 2050 | 6/8 | 8/10 | 200 | 180 | 300/1000 | 4,0+1,5 | 6 | 3850x1350x1290 | 2950 | |
| 2050x220 | 2050 | 7/9 | 9/11 | 220 | 180 | 330/1100 | 5,5+1,5 | 5 | 4000x1500x1370 | 3750 | |
| 2050x250 | 2050 | 8/10 | 10/12 | 250 | 200 | 375/1250 | 7,5+1,5 | 5 | 4000x1500x1370 | 4200 | |
| 2550x150 | 2550 | 2/3 | 3/4 | 150 | 130 | 225/750 | 2,2+1,1 | 6 | 4300x1150x1110 | 2500 | |
| 2550x180 | 2550 | 3/4 | 4/6 | 180 | 150 | 270/900 | 4,0+1,1 | 5 | 4350x1350x1290 | 3070 | |
| 2550x200 | 2550 | 4/6 | 6/8 | 200 | 180 | 300/1000 | 4,0+1,5 | 6 | 4350x1350x1290 | 3450 | |
| 2550x220 | 2550 | 5/7 | 7/9 | 220 | 180 | 330/1100 | 5,5+1,5 | 5 | 4500x1500x1370 | 4250 | |
| 2550x250 | 2550 | 6/8 | 8/10 | 250 | 200 | 375/1250 | 7,5+1,5 | 5 | 4500x1500x1370 | 4800 | |
| 3100x180 | 3050 | 2/3 | 3/4 | 180 | 150 | 270/900 | 4,0+1,1 | 5 | 4850x1350x1290 | 3450 | |
| 3100x200 | 3050 | 3/4 | 4/6 | 200 | 180 | 300/1000 | 4,0+1,5 | 6 | 4850x1350x1290 | 3950 | |
| 3100x220 | 3050 | 4/6 | 6/8 | 220 | 180 | 330/1100 | 5,5+1,5 | 5 | 5000x1500x1370 | 4750 | |
| 3100x250 | 3050 | 5/7 | 7/9 | 250 | 200 | 375/1250 | 7,5+1,5 | 5 | 5000x1200x1370 | 5400 | |
