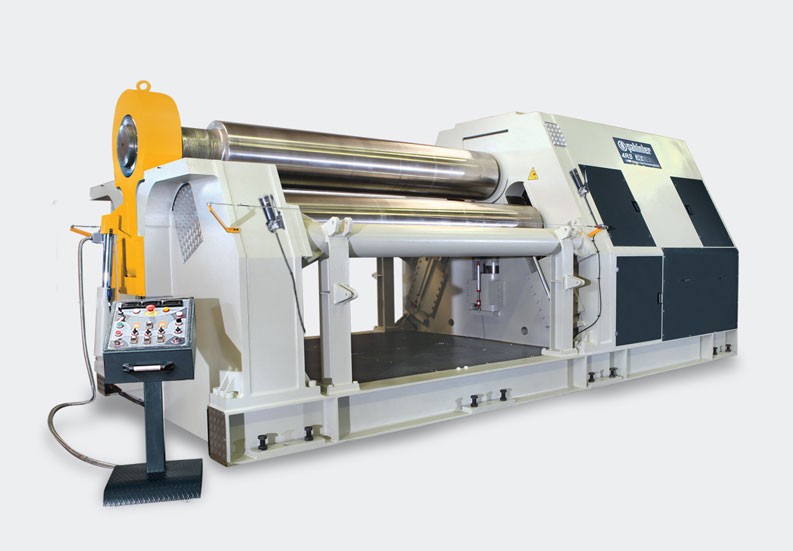

4R HSS

čtyřválcová zakružovačka plechů

Technická specifikace a standardní příslušenství:

Velmi vhodné pro zakružování středních a těžkých plechů a nerezu
Snadné zakružování s proměnným poloměrem
Přítlačný a boční válce ovládané hydraulickými písty
Ochrana proti přetížení
Horní a boční válce poháněné hydro motorem s planetovou převodovkou (systém 3 poháněných válců)
3 digitální čidla polohy válců
Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
Snadná obsluha pomocí mobilního řídícího pultu
Svařovaný ocelový rám
Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
Zařízení pro kónické ohýbání
Centrální mazání
Hydraulický vyvažovací systém (O 280-320-350-380-400-460)
Elektronický vyvažovací systém (O 500-550-580-620-680)
Splňuje požadavky bezpečnostní směrnice EU, má značku CE
Dvě pracovní rychlosti

Volitelné příslušenství

Automatika s NC nebo CNC řízením
Hydraulická podpěra pro velké průměry
Hydraulická postranní podpěra pro velké průměry
Hydraulické otvírání pro vyjmutí materiálu
Broušené a leštěné válce
Plynule proměnná rychlost práce
Elektronický vyvažovací systém (O 280-320-350-380-400-460)

Technické údaje

Model	Pracovní délka[mm]	Průměr hlavního válce x 5 ( bez předohybu ) [mm]	Průměr hlavního válce x 1,5 ( bez předohybu ) [mm]	Průměr hlavního válce x 5 ( s předohybem ) [mm]	Průměr hlavního válce x 1,5 ( s předohybem ) [mm]	Průměr hlavního válce [mm]	Průměr bočního válce [mm]	Výkon motoru [kW]	Rychlost posuvu [m/min (dak.)]	Rozměry [mm]	Hmotnos[kg]
20-280	2050	20	16	16	12	280	220	16,5	1,5-5	4850x1700x1850	8550
20-320	2050	25	20	20	16	320	240	20	1,5-5	4900x1800x1950	10750
20-350	2050	30	25	25	20	350	260	23,5	1,5-5	4900x1900x1950	11500
20-380	2050	40	30	30	25	380	300	31,5	1,5-5	4900x2250x2350	14650
20-400	2050	45	35	35	30	400	300	38,5	1,5-5	4900x2250x2350	15000
20-460	2050	50	40	40	35	460	380	38,5	1,5-5	4900x2300x2350	19600
20-500	2050	55	50	50	40	500	400	45	1-4	5550x2550x2350	30000
20-550	2050	60	50	50	45	550	450	66	1-4	5700x2900x2950	40000
25-280	2550	16	12	12	10	280	220	16,5	1,5-5	5300x1700x1850	9200
25-320	2550	20	16	16	12	320	240	20	1,5-5	5400x1800x1950	11750
25-350	2550	25	20	20	16	350	260	23,5	1,5-5	5400x1900x1950	13000
25-380	2550	30	25	25	20	380	300	31,5	1,5-5	5400x2250x2350	16720
25-400	2550	40	30	30	25	400	300	38,5	1,5-5	5400x2250x2350	18000
25-460	2550	45	35	35	30	460	380	38,5	1,5-5	5400x2300x2350	22500
25-500	2550	50	40	40	35	500	400	45	1-4	6000x2550x2530	33000
25-550	2550	55	45	45	40	550	450	66	1-4	6200x2950x2950	43500
30-280	3100	12	10	10	8	280	220	16,5	1,5-5	5850x1700x1850	10000
30-320	3100	16	12	12	10	320	240	20	1,5-5	5850x1800x1950	12750
30-350	3100	20	16	16	12	350	260	23,5	1,5-5	5850x1900x	15000
30-380	3100	25	20	20	16	380	300	31,5	1,5-5	5850x2250x1950	18000
30-400	3100	30	25	25	20	400	300	38,5	1,5-5	5850x2250x2350	20000
30-460	3100	40	30	30	25	460	380	38,5	1,5-5	5850x2300x2350	24660
30-500	3100	45	35	35	30	500	400	45	1-4	6600x2800x2900	43000
30-550	3100	50	40	40	35	550	450	66	1-4	6700x2900x2950	47000
30-580	3100	60	45	45	40	580	480	73	1-4	6700x2950x2950	55000
30-620	3100	70	60	60	50	620	520	123	1-4	7200x3250x3250	62500
30-680	3100	85	70	70	60	680	580	150	1-4	7700x3500x3600	82500
40-280	4100	8	6	6	4	280	220	16,5	1,5-5	6800x1700x1850	13000
40-320	4100	10	8	8	6	320	240	20	1,5-5	6900x1800x1950	14750
40-350	4100	12	10	10	8	350	260	23,5	1,5-5	6900x1900x1950	19000
40-380	4100	16	12	12	10	380	300	31,5	1,5-5	6900x2250x2350	22000
40-400	4100	20	16	16	12	400	300	38,5	1,5-5	6900x2250x2350	23500
40-460	4100	25	20	20	16	460	380	38,5	1,5-5	6900x2300x2350	30000
40-500	4100	35	25	25	20	500	400	45	1-4	7500x2550x2350	42000
40-550	4100	40	30	30	25	550	450	66	1-4	7700x2900x2950	54000
60-350	6100	8	6	6	4	350	260	23,5	1,5-5	8950x1900x1950	24000
60-380	6100	10	8	8	6	380	300	31,5	1,5-5	8950x2250x2350	28250
60-400	6100	13	10	10	8	400	300	38,5	1,5-5	8950x2250x2350	30000
60-460	6100	15	12	12	10	460	380	38,5	1,5-5	8950x2300x2350	40000
60-500	6100	20	16	16	12	500	400	45	1-4	9600x2550x2350	67500
60-550	6100	25	20	20	16	550	450	66	1-4	9750x2900x2900	70000
60-620	6100	30	25	25	20	620	520	123	1-4	10200x3250x3250	88500
