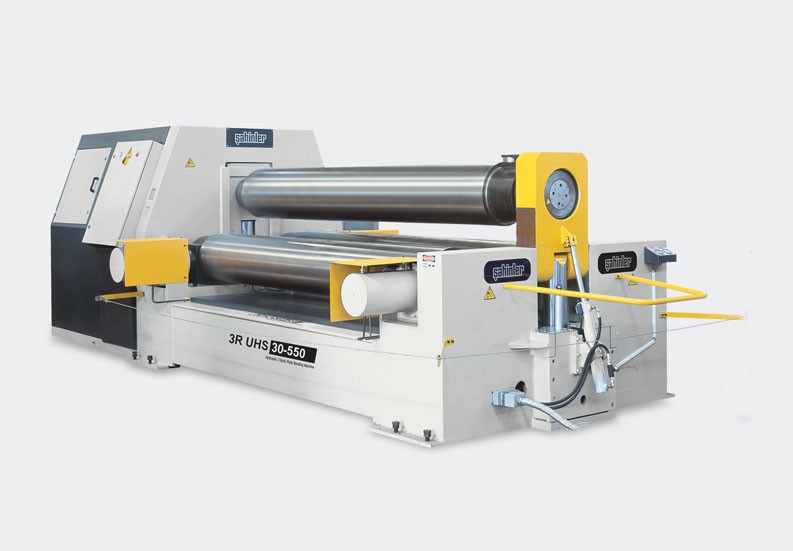

3R UHS

tříválcová zakružovačka plechů

Technická specifikace a výhody:

Vysoce efektivní pro ohýbání tlustých plechů
Zmenšené vnější rozměry pro snadný transport u středních a velkých strojů
Horizontální pohyb 2 spodních válců zajišťuje snížení pracovní výšky a zmenšení podlahové plochy a zároveň zmenšení sil pro ukotvení (nejmenší modely nepotřebují základy)
Během práce (před ohyb a ohýbání ) si plech stále udržuje horizontální pozice a tím se pohybuje snadněji.
Pevná konstrukce a geometrie umožňuje použití jako ohraňovacího stroje
3R UHS umožňuje předohyb pro všechny požadovaná průměry. Možnost zmenšit vzdálenost mezi dolními válci zajišťuje lepší předohyb při ohýbání malých průměrů a tenkého plechu.
Další výhodou 3R UHS je použití horního válce. Protože může být použit jako ohraňovák, umožňuje perfektní vyválcování a kalibraci trubek.
Stejně je možno vytvořit kužel z tlustého plechu při několika operacích.
U některých 3 – 4 válcových zakružovačkách je nutné odklopit horní válec pro odebrání materiálu. U 3R UHS to není nutné, tedy vyjmutí trubky je snadné.
Velký výkon zaručuje nejlepší výsledky.
Umožňuje zpracování mnohem tlustšího plechu než ekvivalentní 3 – 4 válcové stroje.
Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
Zařízení pro kónické ohýbání
Elektronický vyvažovací systém
Dvě rychlosti práce

Volitelné příslušenství

Technické údaje

Model	Pracovní délka[mm]	Průměr horního válce x 5 ( bez předohybu ) [mm]	Průměr horního válce x 1,5 ( bez předohybu ) [mm]	Průměr horního válce x 5 ( s předohybem ) [mm]	Průměr horního válce x 1,5 ( s předohybem ) [mm]	Průměr horního válce [mm]	Průměr bočních válců [mm]	Výkon motoru [kW]	Rychlost posuvu [m/min (dak.)]	Rozměry [mm]	Hmotnost [kg]
25-400	2550	50	40	40	30	400	360	48	1,5-5	6000x2800x2000	20500
25-450	2550	60	45	45	35	450	420	52	1,5-5	6100x2800x2200	23200
25-500	2550	70	55	55	45	500	460	73,5	1,5-4	6900x3100x2650	30500
25-550	2550	75	60	60	50	550	500	73,5	1,5-4	7050x3350x2700	42500
30-400	3100	45	35	3525	25	400	360	48	1,5-5	6550x2800x2000	22000
30-450	3100	55	40	40	30	450	420	52	1,5-5	6650x2800x2200	25000
30-500	3100	60	45	45	35	500	460	73,5	1,5-4	7450x3100x2650	33000
30-550	3100	65	50	50	40	550	500	73,5	1,5-4	7600x3350x2700	45000
40-400	4100	34	20	20	15	400	360	48	1,5-5	7550x2800x2000	23500
40-450	4100	38	25	25	20	450	420	52	1,5-5	7650x2800x2200	26800
40-500	4100	45	30	30	25	500	460	73,5	1,5-4	8450x3100x2650	35500
40-550	4100	50	35	35	30	550	500	73,5	1,5-4	8600x3350x2700	47600
